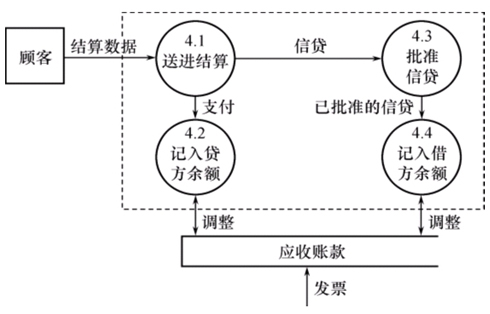

图7.19 支付过账

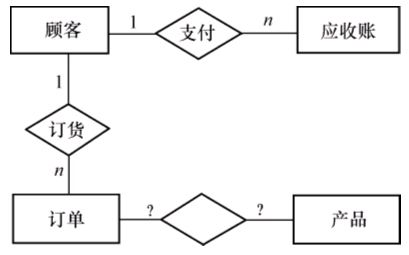

分析图7.15和数据字典，知道整个系统功能围绕了“订单”和“应收账款”的处理。数据结构中订单、顾客、顾客应收账目用得最多，是许多子功能、数据流共享的数据，因此先设计分E-R图的草图（如图7.20）。

图7.20 分E-R图的框架

参照第二层数据流图和数据字典，遵循两个准则，进行如下调整：

（1）每张订单由订单、若干头信息和订单细节组成，订单细节又有订货的零件号、数量来描述。按照准则（2），订单细节就不能作为订单的属性而应该上升为实体，一张订单有若干产品，所以订单与订单细节两个实体是1∶n的联系

（2）原订单和产品的联系实际上是订单细节和产品的联系。

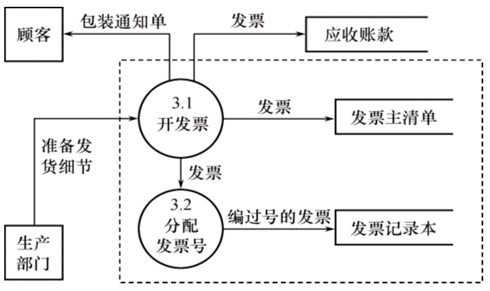

（3）图7.19中“发票主清单”是一个数据存储，不必作为实体加入分E-R图。

（4）工厂对大宗订货给予优惠。每种产品都规定了不同的订货数量的折扣，应增加一个“折扣规则”实体存放这些信息，而不应把它们放在产品描述实体中。

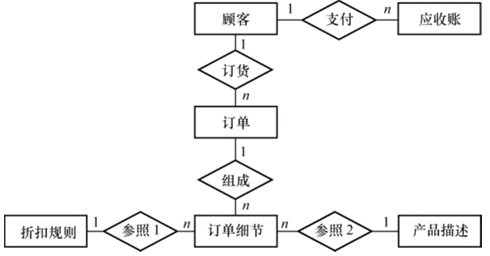

最后得到的分E-R图如下图所示。

图7.21 销售管理子系统的分E-R图

对每个实体定义的属性如下：

顾客：{顾客号，顾客名，地址，电话，信贷状况，账目余额}

订单：{订单号，顾客号，订货项数，订货日期，交货日期，工种号，生产地点}

订单细则：{订单号，细则号，零件号，订货数，金额}

应收账款：{顾客号，订单号，发票号，应收金额，支付日期，支付金额，当前余额，货款限额}

产品描述：{产品号，产品名，单价，重量}

折扣规则：{产品号，订货量，折扣}

各个局部视图即分E-R图建立好后，还需要对它们进行合并，集成为一个整体的数据概念结构即总E-R图。一般说来，视图集成可以有两种方式：

一次集成，一次集成多个分E-R图，难度较大，通常用于局部视图比较简单时。

逐步集成，用累加的方式一次集成两个分E-R图，可以降低复杂度。

无论采用哪种方法，每次集成局部E-R图时，都需要分两步走。

（1）合并。解决各E-R图之间的冲突，将各分E-R图合并起来生成初步E-R图。

（2）修改与重构。消除不必要的冗余，生成基本E-R图。

一、合并分E-R图，生成初步E-R图

各个局部应用所面向的问题不同，并且通常是由不同的设计人员进行局部视图设计，这就导致各个分E-R图之间必定存在许多不一致的地方，称之为冲突。合并分E-R图的主要工作与关键就是要合理消除各分E-R图的冲突。
